Cоединители типа СНП 59, СНО 64 (Коннектор, Украина)
 |
ПрименениеПрименяются в системах управления и телекоммуникаций СтандартыНЕСК.434415.001 ТУ Описание конструкции- врубные |

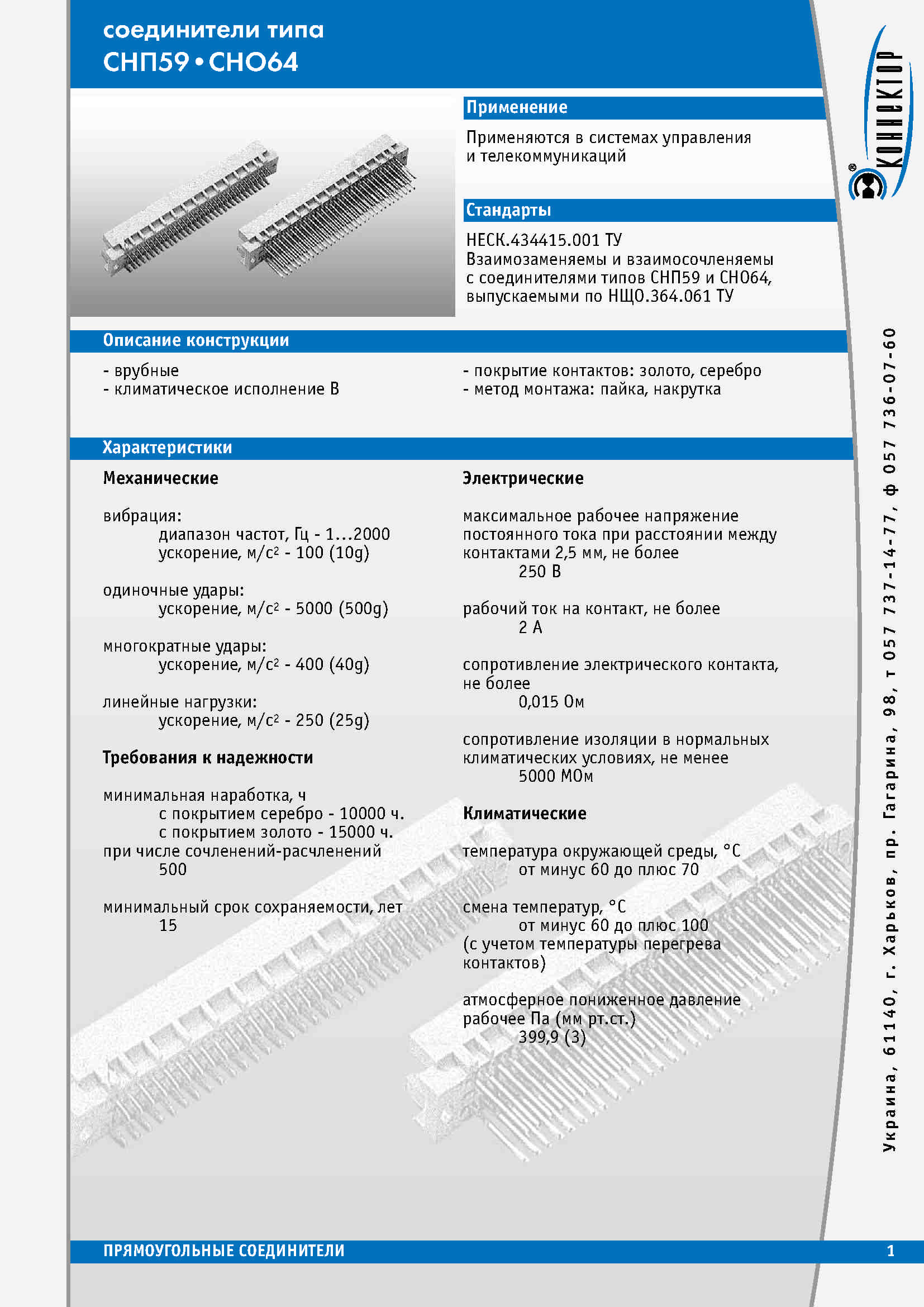

Характеристики
Механические |
|
| вибрация: | диапазон частот, Гц - 1…2000
ускорение, м/с2 - 100 (10g) |
| одиночные удары: | ускорение, м/с2 - 5000 (500g) |
| многократные удары: | ускорение, м/с2 - 400 (40g) |
| линейные нагрузки: | ускорение, м/с2 - 250 (25g) |
Требования к надежности |
|
| минимальная наработка, ч | с покрытием серебро - 10000 ч.
с покрытием золото - 15000 ч |
| при числе сочленений-расчленений | 500 |
| минимальный срок сохраняемости, лет | 15 |
Электрические |
|
| максимальное рабочее напряжение постоянного тока при расстоянии между контактами 2,5 мм, не более | 250 В |
| рабочий ток на контакт, не более | 2 А |
| сопротивление электрического контакта, не более | 0,015 Ом |
| сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм |
Климатические |
|
| температура окружающей среды, °С | от минуc 60 до плюс 70 |
| смена температур, °С | от минуc 60 до плюс 100 (с учетом температуры перегрева контактов) |
| атмосферное пониженное давление рабочее Па (мм рт.ст.) | 399,9 (3) |

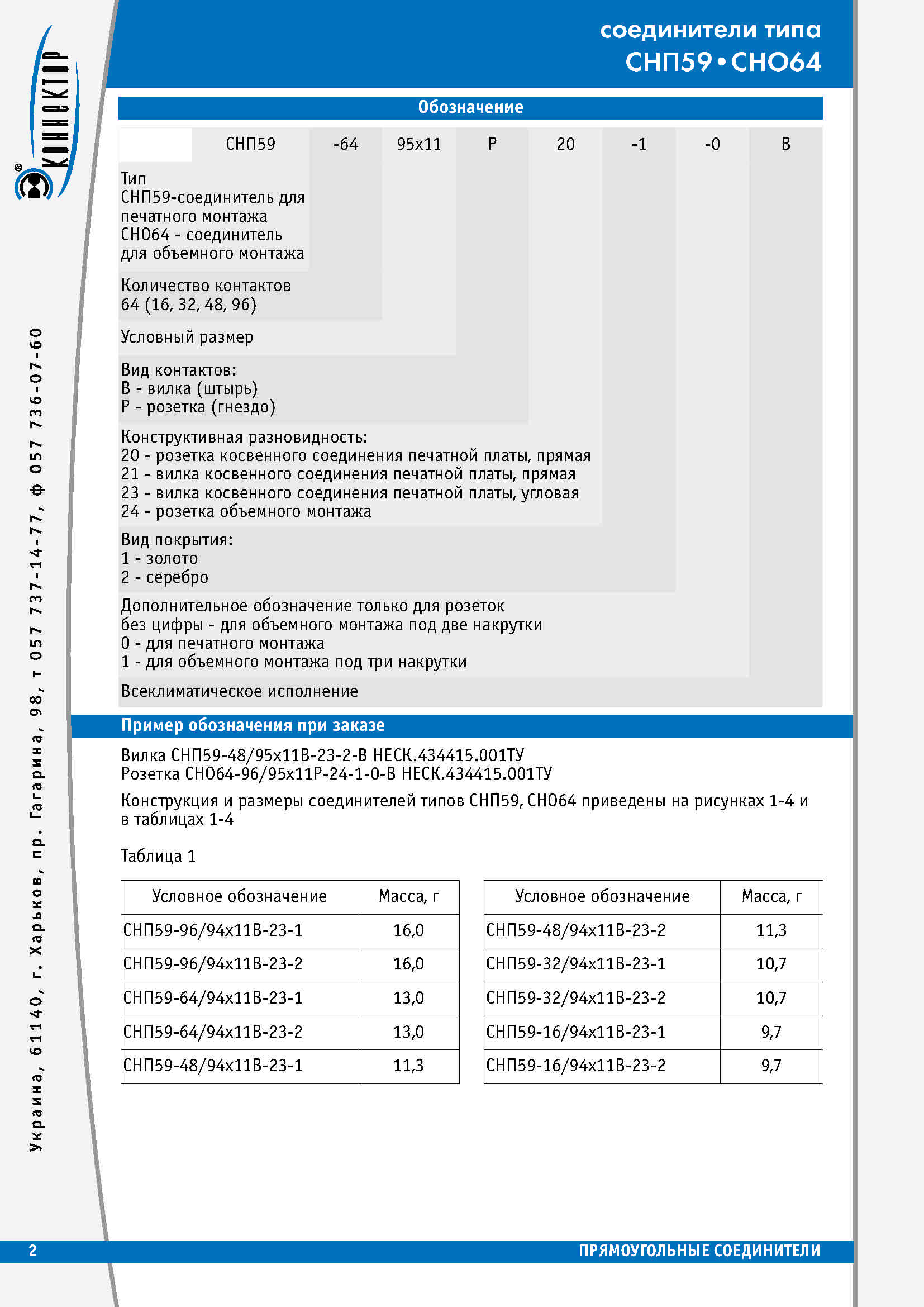

Условное обозначение при заказе

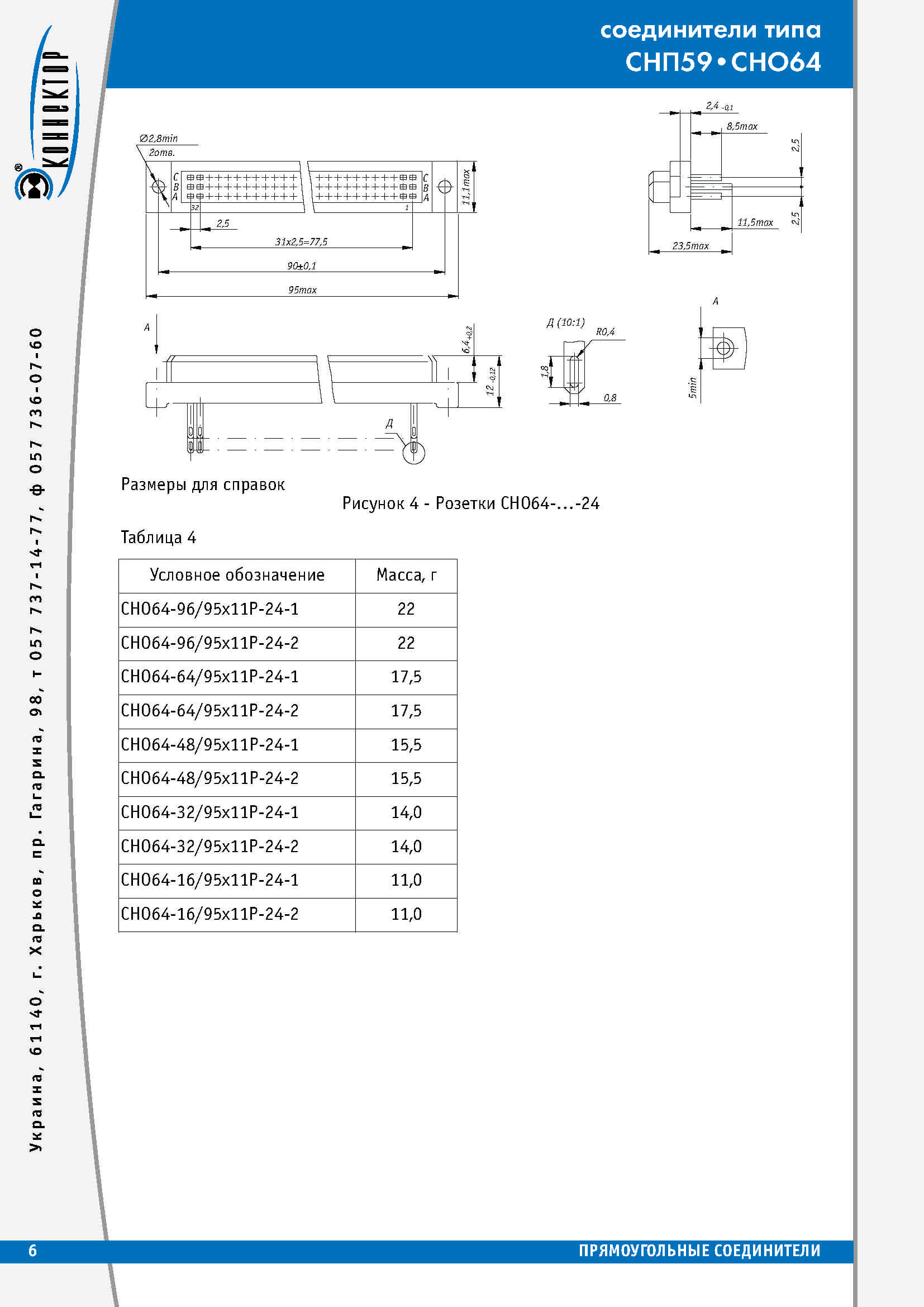

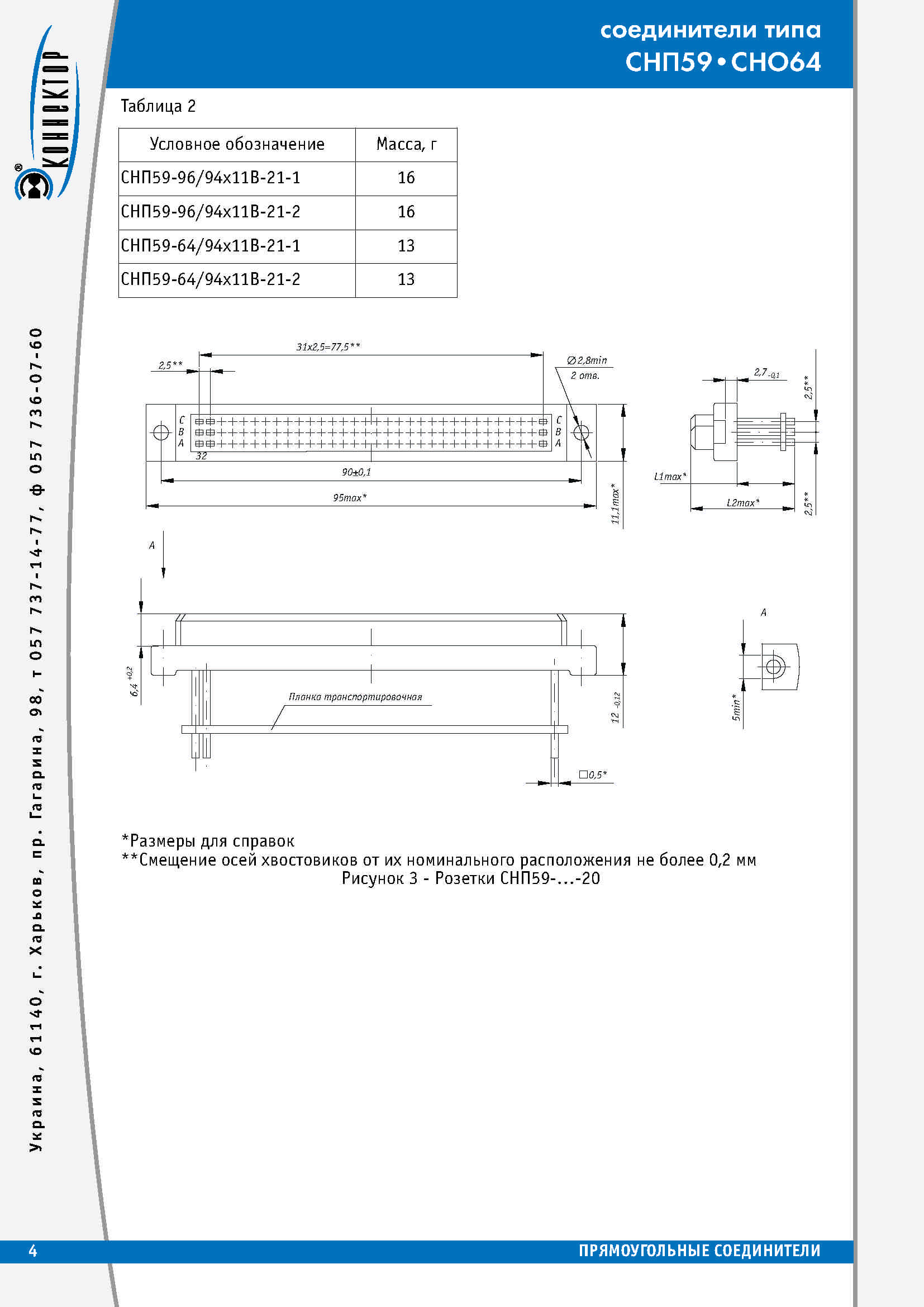

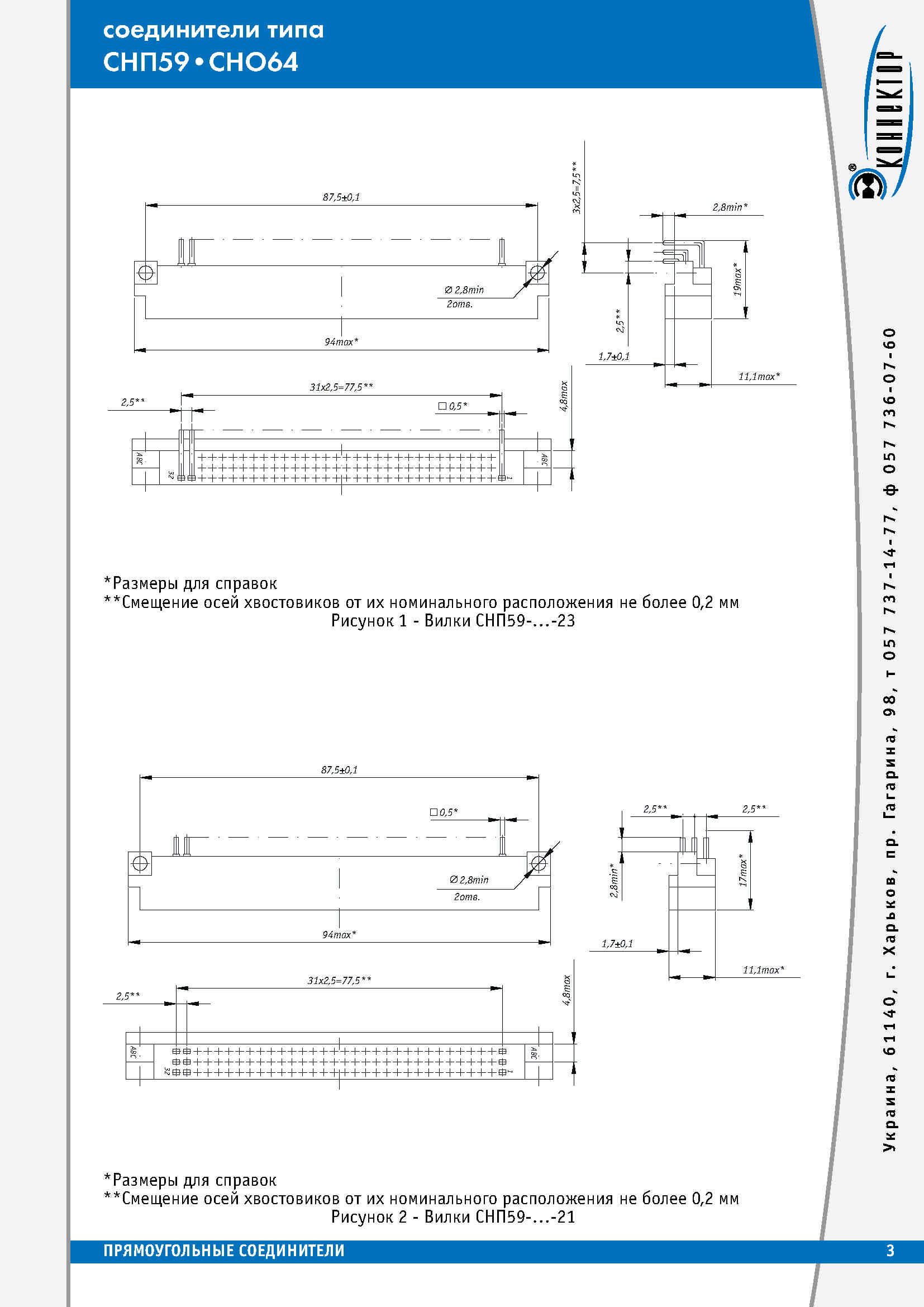

| СНП59 | -64 | 95х11 | Р | 20 | -1 | -0 | В | |
| Тип СНП59-соединитель для печатного монтажа СНО64 - соединитель для объемного монтажа |
||||||||
| Количество контактов 64 (16, 32, 48, 96) |
||||||||
| Условный размер | ||||||||
| Вид контактов: В - вилка (штырь) Р - розетка (гнездо) |
||||||||
| Конструктивная разновидность: 20 - розетка косвенного соединения печатной платы, прямая 21 - вилка косвенного соединения печатной платы, прямая 23 - вилка косвенного соединения печатной платы, угловая 24 - розетка объемного монтажа |
||||||||
| Вид покрытия: 1 - золото 2 - серебро |
||||||||
| Дополнительное обозначение только для розеток без цифры - для объемного монтажа под две накрутки 0 - для печатного монтажа 1 - для объемного монтажа под три накрутки |
||||||||
| Всеклиматическое исполнение | ||||||||
Пример обозначения при заказеВилка СНП59-48/95х11В-23-2-В НЕСК.434415.001ТУ
|
||||||||
